AKIH8開発環境 小型ROMライタ編
「自立型ロボット製作バイブル」（オーム社・西山一郎氏メガテン氏共著）
に、AKI−H8/３０４８F用の小型ROMライタが紹介されています。
これはBestTechnology（http://www.besttechnology.co.jp/)で販売されているものと、
同じ回路のようです。
メインとなるのはMAX６６２というICですが、ちょっと前までこれは入手困難でした。
最近、これの上位バージョンであるMAX６６２Aが、秋月の通信販売で手に入るようになったので、
さっそく小型のROMライタを構成してみました。
ハードウェア

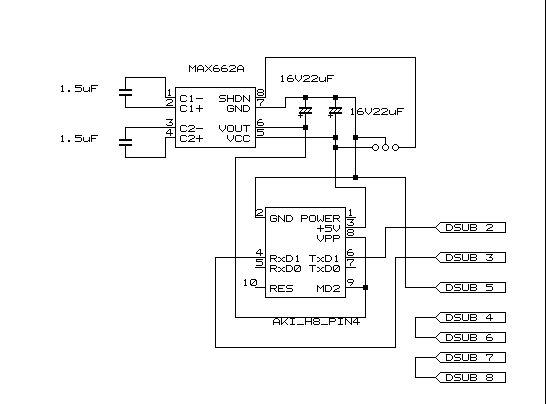

以下が回路図です。
アプリケーションノートや、BestTechnology製ROMライタでは、VOUT/VCCにつながっている
コンデンサは、タンタルコンデンサを使っています。
今回は手元にタンタルコンデンサがなかったので、アルミ電解コンデンサを使いました。
アプリケーションノートには、「セラミックコンデンサを使う場合は２μFと１μFに、
アルミ電解コンデンサを使う場合は１０μF以上のもの」を用いよと書かれていました。
よって、ここでは２２μFのものを使っています。
製作上の注意点ですが、MAX６６２Aとコンデンサとの配線を極力短くすること
が重要です。（このことはアプリケーションノートに書かれています。）
MAX６６２AのSHDN（８番ピン）とVCCを結んだときはシャットダウン状態で、
通常時はこの状態にしておきます。
書き込みを行うときは、MAX６６２AのSHDN（８番ピン）とGNDを結んでください。
ここではジャンパピンを用いて設定するようになっていますが、切り替えスイッチを用いると使い勝手がよくなるでしょう。
